পণ্যের বিবরণ:
|
|
উৎপত্তি স্থল: | China(mainland) |
---|---|
পরিচিতিমুলক নাম: | DZ |
সাক্ষ্যদান: | CE ISO |
মডেল নম্বার: | Hz হয়-450 |
প্রদান:
|
|
ন্যূনতম চাহিদার পরিমাণ: | 1 বিন্যাস করুন |
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | কাঠ |
ডেলিভারি সময়: | ২ সপ্তাহ |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | 30 সেট / প্রতি মাসে |
বিস্তারিত তথ্য |
|||
অবস্থা: | নতুন | ওয়ারান্টীর: | ১ বছর |
---|---|---|---|
সর্বোচ্চ। মাপ মাপ: | Φ450mm | সর্বোচ্চ। কাজের দূরত্ব ডাই: | 450mm |
সর্বোচ্চ। ওজন ডাই: | 130kg | সর্বোচ্চ। বাতা দূরত্ব: | ≦ 250 |
জলবাহী মোটর: | 5 এইচপি, 6 ডিগ্রি | জলবাহী চাপ: | 4 ~ 6Kpa |
সাইড কাস্টিং অ্যাঙ্গেল: | 0 ° ~ 90 ° | ডাইরেক্ট কাস্টিং অ্যাঙ্গেল: | 0 ° ~ 110 ° |
উত্তেজক মোটর: | 0.75 কেডব্লিউ, 6 ডিগ্রি × 2 | কুলিং ট্যাঙ্ক: | 850kg |
জলবাহী তেলের পরিমাণ: | 163L | মেশিন শক্তি: | 5.5kw |
মেশিন ওজন: | 1750kg | মাত্রা (LXWXH): | 2250mm × 2160mm × 1560mm |
লক্ষণীয় করা: | স্বয়ংক্রিয় ডাই ভোটদান মেশিন,পিতল ডাই ভোটদান মেশিন |
পণ্যের বর্ণনা

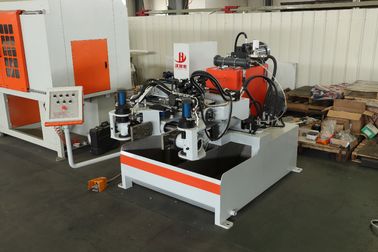

বিশেষ স্বয়ংক্রিয় ourালাই মেশিন 2250 মিমি × 2160 মিমি × 1560 মিমি মাত্রা আইএসও প্রত্যয়িত
যান্ত্রিক কাঠামো এবং কাজের নীতি
1) পেডেস্টাল ফ্রেম
পেডেস্টাল ফ্রেমটি মেশিনের নীচে অবস্থিত। এটি জল এবং গ্রাফাইট গুঁড়ো জমা রাখার জন্য মরার আবরণ শীতল করতে ও ডুবতে ব্যবহৃত হত। এইভাবে মেশিনটি দীর্ঘ সময়ের জন্য পরিচালনা করতে পারে এবং ডাই তাপমাত্রা নিয়ন্ত্রণে থাকে। বাম এবং ডান জলের ট্যাঙ্ক পৃথক করা হয়েছে, যা তাদের পরিষ্কার করা সহজ করে এবং সমানভাবে জল এবং গ্রাফাইট পাউডার মিশ্রিত করতে পারে। গ্রাফাইটের দৃ ca় দৃust়তা বিবেচনা করে, জলের ট্যাঙ্কটি কার্যকর সময় দীর্ঘায়িত করতে স্টেইনলেস স্টিল শীট দ্বারা weালাই করা হয়। আন্দোলন প্রভাব ভাল এবং কোনও মৃত কোণ নেই।
2) ক্যান্টিলিভার সমর্থন করুন
সাপোর্ট ক্যান্টিলিভারটি নীচে মরীচি, সমর্থন ঘূর্ণন অক্ষ, অক্ষ আসন এবং ingালাই কোণের সমন্বয় সমন্বিত। ডাই ওপেনিং এবং ক্লোজিং, ওভারটর্ন, বাম এবং ডান মডেল মিলে যাওয়া র্যাকগুলির উত্থান-পতন সমর্থন ক্যান্টিলিভার দ্বারা সম্পন্ন হয়েছে
3) হাইড্রা ট্যাঙ্ক
বৈদ্যুতিন ক্যাবিনেট এবং তেল পাম্পের মধ্যে হাইড্রোলিক ট্যাঙ্ক ইনস্টল করা হয়। হাইড্রোলিক তেল পুনরায় দাবি করতে এবং জলবাহী পাইপলাইনের গতির সময় উত্পাদিত তাপকে শীতল করতে ব্যবহৃত পুরো মেশিনের জলবাহী চাপ অংশের ড্রাইভ এটি।
4) হাইড্রোলিক স্টেশন এবং ড্রাইভ সমাবেশ
হাইড্রোলিক স্টেশন এবং ড্রাইভ সমাবেশ হাইড্রোলিক সিস্টেমের সাথে মোটর, তেল পাম্প, বৈদ্যুতিন চৌম্বকীয় রিভার্সিং ভালভ, বৈদ্যুতিন চৌম্বকীয় ফ্লো ভালভ, ম্যানুয়াল চাপ নিয়ন্ত্রণকারী ভালভ, পাইপলাইন থ্রোটল ভালভ এবং তেল সিলিন্ডার সহ একত্রিত হয়। এটি তেল সরবরাহ, চাপ সমন্বয়, তেল পুনরায় দাবী এবং প্রতিটি তেল সিলিন্ডারের ক্রিয়াকলাপের দায়িত্বে থাকে।
উত্থান এবং পতন - ডাই ওপেনিং ---- ডাই ম্যাচিং ---- ওভারটর্ন ---- বিপ্লবে ডুবানো ---- ক্লিন ডাই বের করে দাও ---- ঘোরানো এবং ingালাই একে একে চালানো হবে
5) বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা মূলত জাপান মিতসুবিশি ওহম ড্রাগনের মূল বাঁধাই বৈদ্যুতিক উপাদানগুলি গ্রহণ করে, যার মধ্যে রয়েছে: পিএলসি, টাচ স্ক্রিন, ট্রান্সফর্মার, বর্তমান ট্রান্সফর্মার, ভোল্টমিটার, অ্যামিটার, ঘূর্ণায়মান সুইচ, জরুরী স্টপ সুইচ, এসি যোগাযোগকারী, হিট রিলে, এয়ার স্যুইচ (380 ভি / 220 ভি), ফটোয়েলেকট্রিক সেন্সর, কন্ট্রোল বাক্স (ম্যানুয়াল / স্বয়ংক্রিয়), ঘূর্ণন, ডাই ওপেনিং এবং ক্লোজিং, মডেল সাফাই, উল্টানো, উত্থান এবং পতন, জরুরি স্টপ ওলট্রেন। সমস্ত ক্রিয়া অপারেশন নিয়ন্ত্রণ সিস্টেমের সাহায্যে সম্পন্ন করা হবে।
6) বাম এবং ডান আন্দোলন বৈদ্যুতিক মোটর সমাবেশ
বাম এবং ডান আন্দোলন বৈদ্যুতিক মোটর সমাবেশ হাইড্রো সিলিন্ডারের উভয় পাশে অবস্থিত। এটি বৈদ্যুতিক মোটর আন্দোলন দীর্ঘ অক্ষ, স্টেইনলেস স্টিল টারবাইন, বহনকারী ধারক সমর্থন, বৈদ্যুতিক মোটর আসন, ডাস্ট-প্রুফ ফ্ল্যাঞ্জ এবং এয়ার-প্রমাণ বাদাম সমন্বয়ে গঠিত। জলাবদ্ধতা রোধ করতে এটি সমানভাবে জল এবং গ্রাফাইট পাউডার মিশ্রিত করে। এটি আন্দোলন করে জলের সাথে পূর্ববর্তী গ্রাফাইট পাউডার মিশ্রণ করতে পারে।
7) বাম এবং ডান ডাই ম্যাচিং সমর্থন র্যাক
বাম এবং ডান ডাই ম্যাচিং সাপোর্ট র্যাকটিতে ব্র্যাকেট কপার শিটিং, সীসা রেল, সোল্ডারিং কাপ, ডাই খোলার এবং বন্ধের জন্য তেল ট্যাঙ্ক, ডাই ক্লিয়ারিংয়ের জন্য বাম এবং ডান তেল ট্যাঙ্ক, বাম এবং ডান ডাই সংযোগ র্যাক রয়েছে। এই অংশটি উত্থাপন, মিলানো, ডাই পরিষ্কার করা এবং ঘূর্ণায়মান ingালাই ইত্যাদির কাজ করে
8) বাম এবং ডান ঘূর্ণায়মান বাক্স এবং ডাই ক্লিয়ারিং মেকানিজম
বাম এবং ডান ঘূর্ণায়মান বাক্স এবং ডাই ক্লিনিং মেকানিজমে মূলত বেয়ারিং, গিয়ার, গিয়ার শ্যাফট, হাইড্রো সিলিন্ডার, পজিটিভ স্টপ, আপ এবং ডাউন শ্যাফট ব্লক, সিলিং এলিমেন্ট, ইন্ডাকশন ব্লক, ফ্ল্যাঞ্জ ইত্যাদি থাকে; এটি মূলত ডাই ক্লিনিংয়ের দায়িত্বে থাকে; ঘূর্ণন, সম্মুখের ingালাই এবং ডাই প্রতিস্থাপনে ডুবন্ত ডাই।
ভিডিও দেখতে লিঙ্কটি ক্লিক করুন:
https://www.youtube.com/watch?v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
